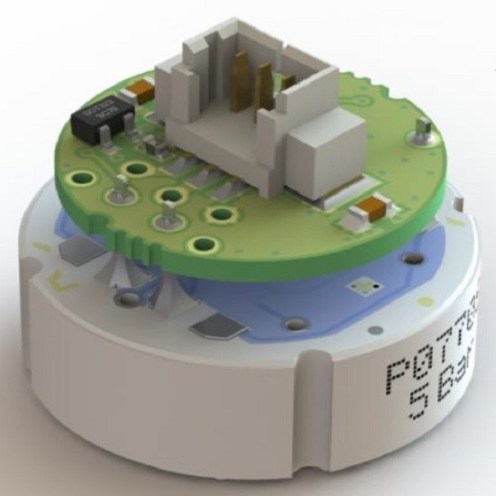

Metallux社의 ME77X 및 MEP77X 압력 센서는 세라믹 기본 셀과 플러시 다이아프램으로 만들어지며 piezoresistive 원리에 따라 작동합니다. 휘스톤 브리지는 플러시 세라믹 다이어프램의 한쪽면에 스크린 인쇄되어 센서 몸체에 접착됩니다. 회로는 구멍이 뚫려있는 안쪽을 향하고 있습니다. 0.5 ... 4.5 V ratiometric 출력 (ME770), 전류 루프 4 ... 20 mA (ME771) 또는 0 ... 10 V non-ratiometric 출력 (ME772)을 생성하기 위해 신호 컨디셔닝 전자 장치가 추가되었습니다. 압력 및 온도 보정은 온보드 ASIC을 통해 전자식으로 수행되며 bar (ME77x) 또는 psi (MEP77x)로 수행 할 수 있습니다. 전자 장치는 온도가 변할 때 오프셋 및 간격 보정을 제공합니다. 노화 감지 및 보정이 지속적으로 수행됩니다. 이 새로운 방법은 우수한 정밀도와 장기 안정성을 보장합니다. Metallux社의 ME77X 제품군은 EMI 요구 사항을 충족시킵니다. ASIC은 센서 추적성을 위한 생산 로트 특정 데이터를 저장하고 맞춤 교정을 허용합니다. 알루미나(Al2O3) 세라믹의 탁월한 내 화학성으로 인해 ME77X 센서는 거의 모든 공격적인 매체에 적합합니다.

세부사양
